L2+网管4千兆光16千兆电工业交换机

产品型号

CF-HY4016G-SFP

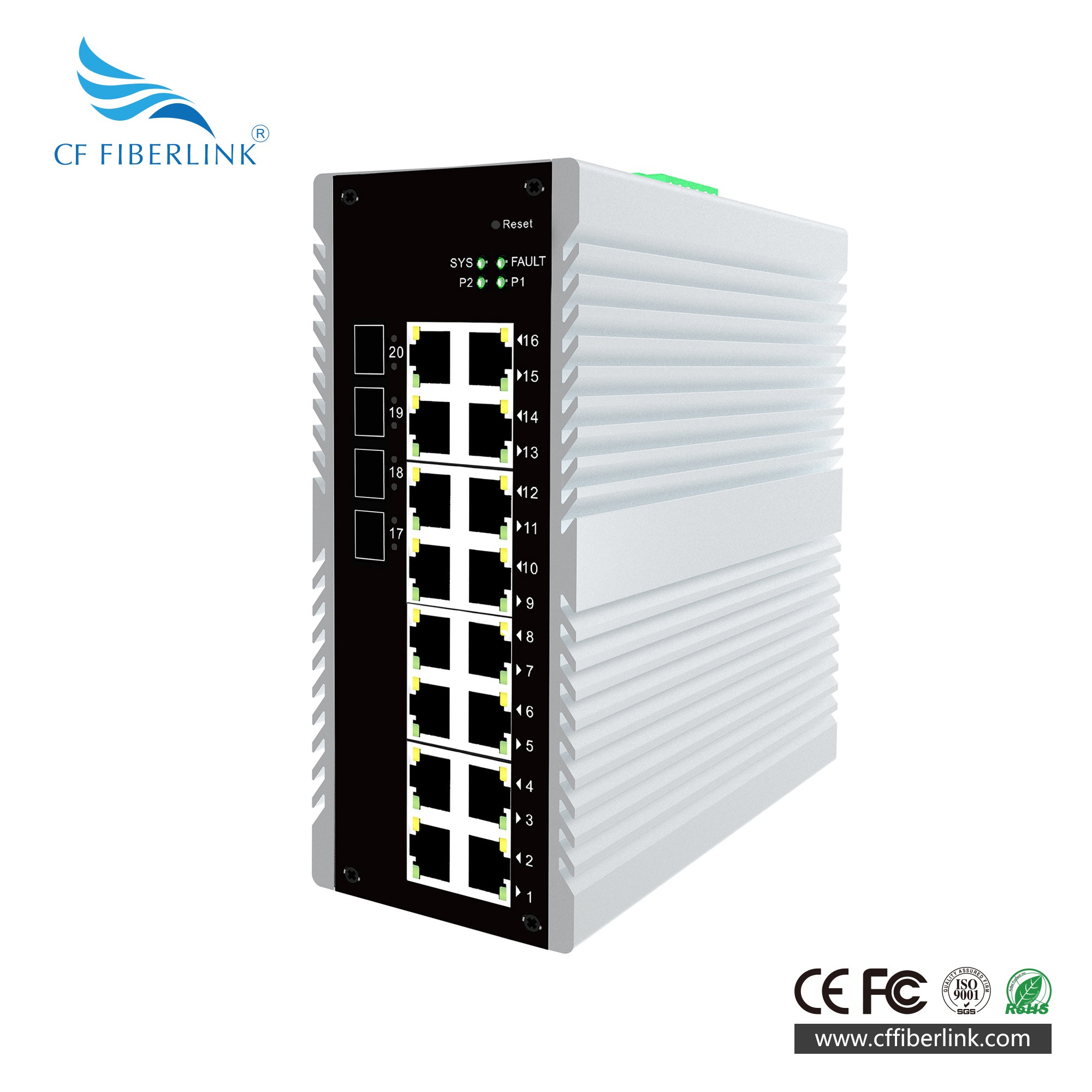

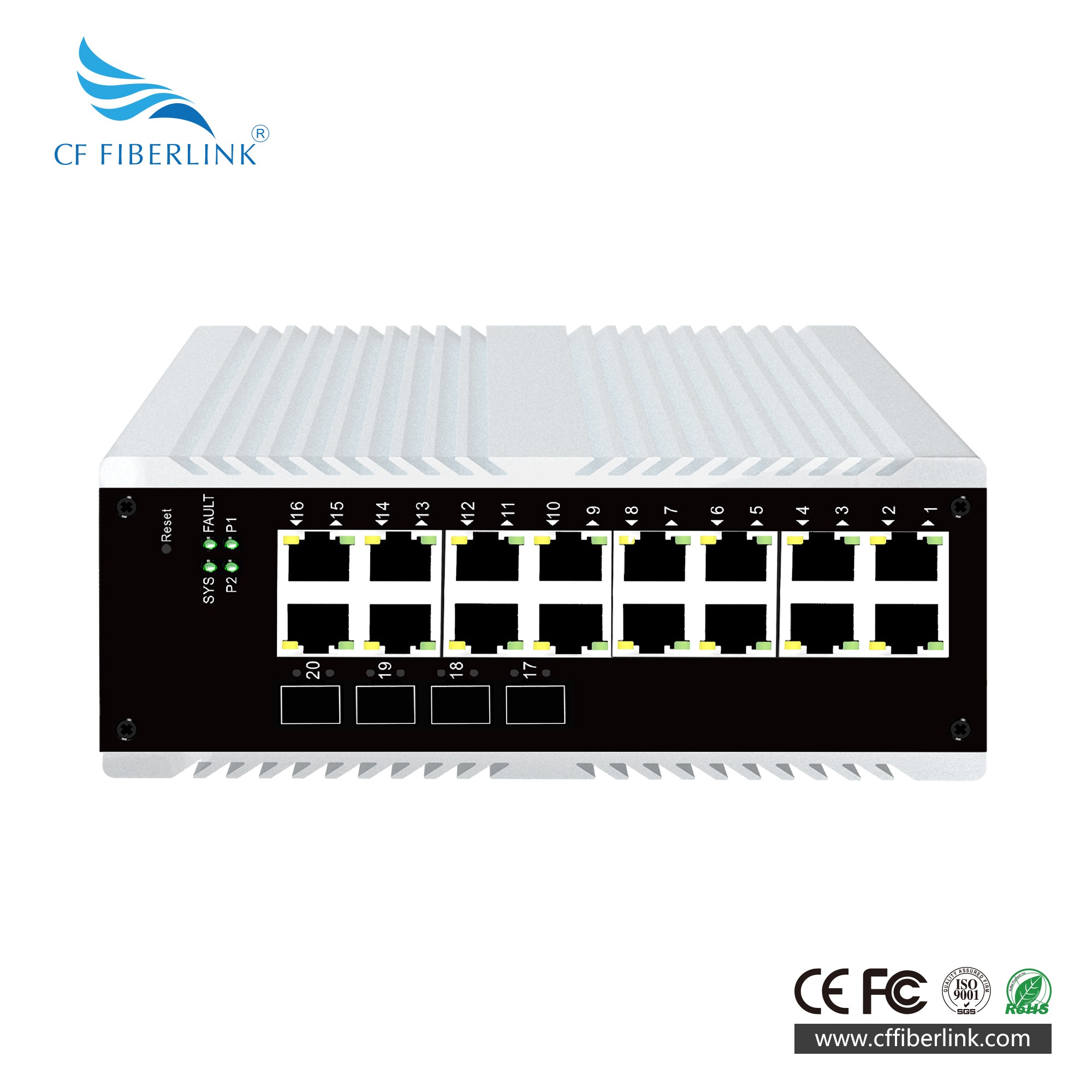

端口特征

固定端口

16个10/ 100/ 1000Base-T RJ45 端口

4* 100/ 1000Base-X上联光口插槽

1个Console 控制口

  网口特

1-16口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T: Cat3,4,5 UTP(≤100 meters)

100BASE-TX: Cat5 or later UTP(≤100 meters)

1000BASE-T: Cat5e or later UTP(≤100 meters)

SFP插槽端口

千兆SFP光纤端口和10G SFP+光纤端口，默认不包括光模块（可选单模/多模、单光纤/双光纤光模块.LC）

  光口扩

  支持光模块扩展及组环网

波长/距离

多模：工作波长850nm/传输距离0-550M（1G），

          工作波长850nm/传输距离0-300M（10G）。

单模：工作波长1310nm/传输距离0-40KM，

          工作波长1550nm/传输距离0-120KM。

交换芯片参数

网管类型

   L2

环形网络

支持ERPS环形网络功能，最大环数为5，收敛时间＜20ms

网络协议

  IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X,

转发模式

存储转发（全线速）

交换容量

40Gbps

包转发率

29.7Mpps

MAC地址

8K

LED指示灯

电源指示灯

PWR：1绿色

系统指示灯

RUN:1绿色

光纤指示灯

17-20：1绿色

网络指示灯

1-16黄色：表示PoE

1-16绿色：表示网络工作状态

  Reset复位开关

  按住复位开关10秒后松开即可恢复出厂设置

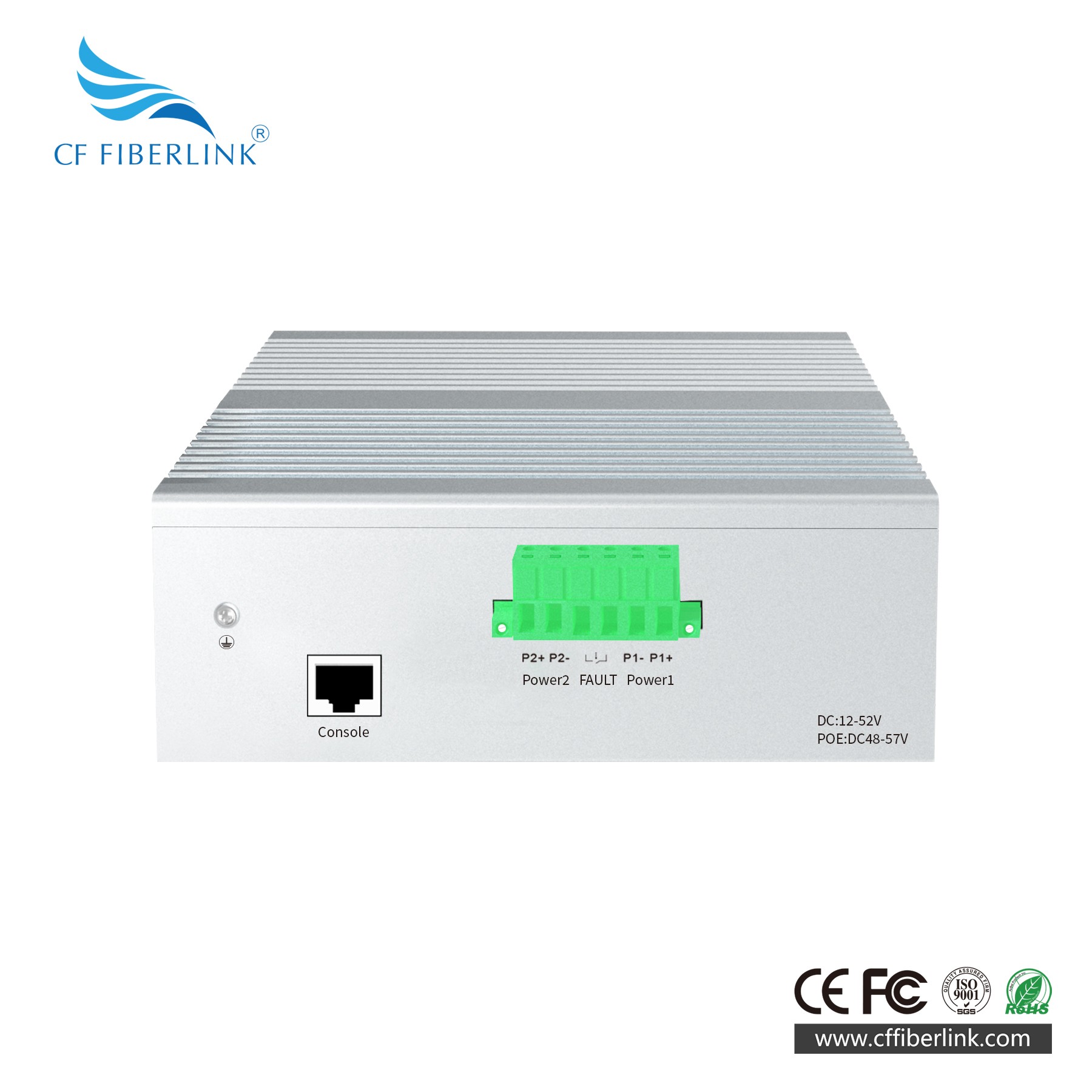

电源特征

   电源

DC12-57V  工业电源

防护

防雷

端口防雷：6KV 8/20us；

防护等级：IP40

IEC61000-4-2（ESD）：±8kV 接触放电，±15kV 空气放电

IEC61000-4-3（RS）：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV

IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV

IEC61000-4-6（射频传导）：10V（150kHz~80MHz）

IEC61000-4-8（工频磁场）：100A/m 持续；1000A/m ，1s to 3s

IEC61000-4-9（脉冲磁场）：1000A/m

IEC61000-4-10（阻尼振荡）：30A/m 1MHz

IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模传导）：30V 持续；300V，1s

FCC Part 15/CISPR22（EN55022）：Class B

IEC61000-6-2（通用工业标准）

机械特性

IEC60068-2-6（抗振动）

IEC60068-2-27（抗冲击）

IEC60068-2-32（自由下落）

安规认证

CQC；

CE mark, commercial；CE/LVD EN60950；

FCC Part 15 Class B；RoHS；

物理规格参数

工作温度/湿度

 -40～+80°C；5%～90% RH 无凝结

存储温度/湿度

-40～+85°C；5%～95% RH 无凝结

外观尺寸（L*W*H）

174mm* 148mm*68mm;

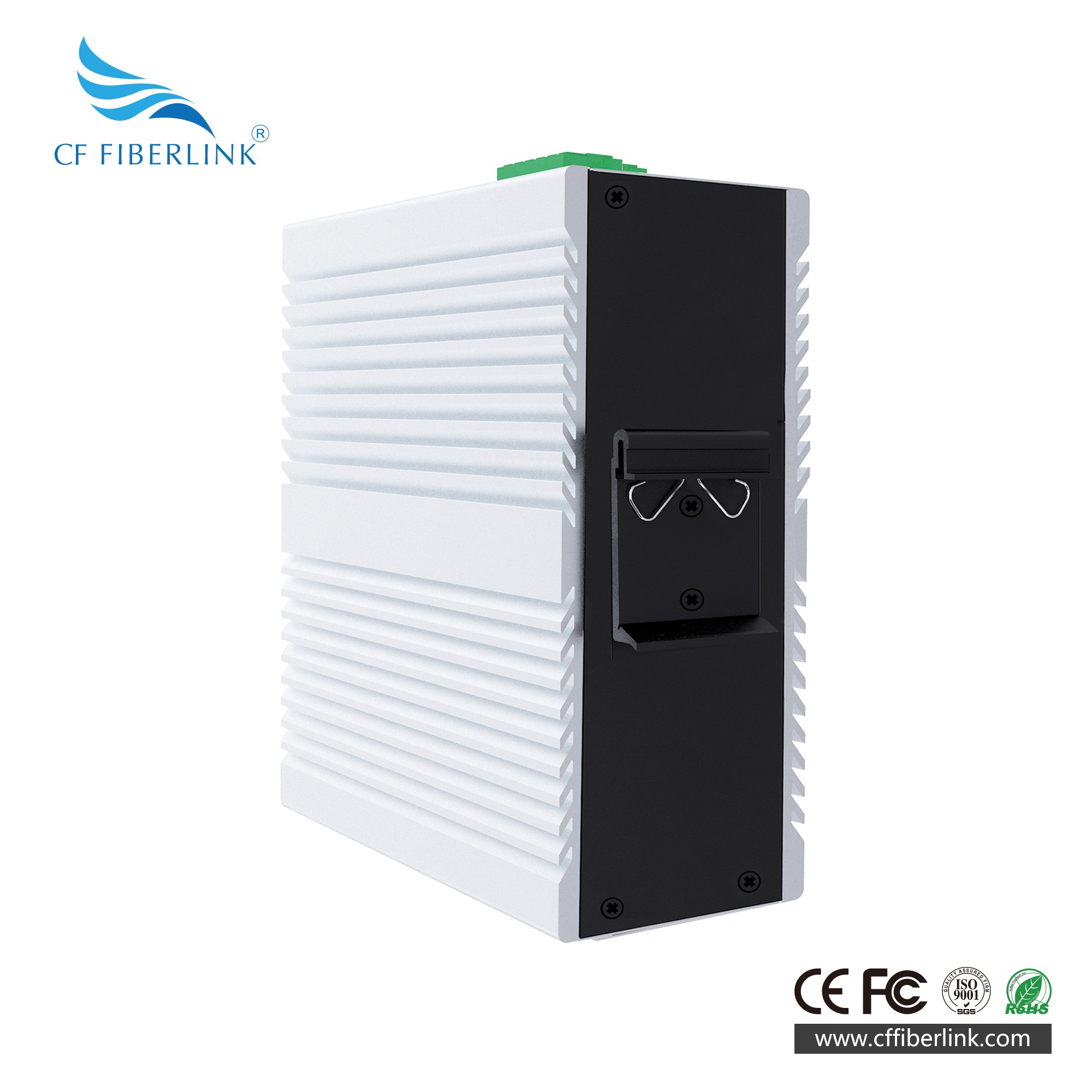

   安装方式

  桌面式、DIN卡轨式安装
